Frostschutzschicht unter Streifenfundament einbauen

Damit dein Streifenfundament stabil und frostsicher ist, braucht es eine gut verdichtete Frostschutzschicht. In dieser Anleitung erfährst du Schritt für Schritt, wie du die Baugrube vorbereitest, den Frostschutzschotter einbaust und richtig verdichtest.
Schwierigkeit
Mittel
Verarbeitungsdauer
15 – 25 Minuten pro Laufmeter

Deine Checkliste

Weitere Infos? Dann klicke einfach auf den Werkzeug- oder Produktnamen.
Werkzeug
  • Rotationslaser
    • Rotationslaser – Präzise Höhenbestimmung auf großen Entfernungen

      Ein Rotationslaser ist ein unverzichtbares Werkzeug, wenn es darum geht, Höhen exakt zu bestimmen – egal, ob auf kurzen oder besonders großen Distanzen. Professionelle Geräte erreichen dabei eine Genauigkeit von weniger als 5 mm Abweichung auf 100 Metern.

      Das Besondere an diesem Lasertyp: Eine rotierende Laserdiode sendet den Laserstrahl kreisförmig und waagerecht in alle Richtungen vom Standort des Rotationslasers aus.

    • STABILA LAR 160

      Der Stabila LAR 160 ist der ideale Einstieg in die Welt der professionellen Rotationslaser von STABILA aus der Pfalz. Dieses vielseitige Gerät eignet sich sowohl für den Innen- als auch für den Außenbereich.

      In Kombination mit dem Receiver REC 160 RG erreicht der LAR 160 eine maximale Reichweite von beeindruckenden 600 Metern.

    • Robust und genau bei jedem Wetter

      Darüber hinaus punktet der LAR 160 mit seiner robusten Bauweise: Dank der Schutzklasse IP65 ist er gegen Staub, Schmutz und Regen gewappnet. Der stoßabsorbierende STABILA Softgrip-Mantel sorgt für zusätzlichen Schutz bei Stürzen oder Umfallen.

      Mit einer vollautomatischen, motorgesteuerten Selbstnivellierung ist der LAR 160 innerhalb von nur 20 Sekunden einsatzbereit. Seine Nivelliergenauigkeit liegt bei ± 0,1 mm/m – perfekt für präzise Arbeiten.

    • STABILA LAR 350

      Du suchst einen Rotationslaser, der höchsten Ansprüchen genügt? Dann könnte der Multifunktions-Rotationslaser STABILA LAR 350 genau das Richtige für dich sein. Neben den Grundfunktionen bietet dieses High-End-Gerät eine Reihe praktischer Zusatzfunktionen.

    • Arbeiten mit Neigung

      Eine Besonderheit ist die mögliche Neigungseinstellung: Damit kannst du Gefälle schnell und unkompliziert ausrichten, was dir die Arbeit deutlich erleichtert. Besonders praktisch für den Einsatz im öffentlichen Raum ist die Teilbereichseinstellung.

      Sie ermöglicht es, den Laserstrahl auf einen definierten Bereich zu begrenzen, sodass beispielsweise öffentliche Straßen oder Passanten nicht beeinträchtigt werden.

    • Fernbedienung für mehr Komfort

      Mit einer Reichweite von bis zu 800 Metern (in Verbindung mit dem Receiver) ist der LAR 350 ein leistungsstarkes Werkzeug. Die integrierte Fernbedienung sorgt für noch mehr Komfort: Du kannst damit nicht nur die Geschwindigkeit des Lasers einstellen, sondern den Laserstrahl auch auf einen Punkt fokussieren und zum Stillstand bringen.

  • Schaufel
    • Die klassische Holsteiner Schaufel

      Die Holsteiner Schaufel ist ein bewährter Klassiker. Mit ihrem robusten Schaufelblatt aus Stahl und der geraden Vorderkante ist sie vielseitig einsetzbar. Der Holzstiel, oft aus langlebigem Eschenholz gefertigt, liegt gut in der Hand und sorgt für ein angenehmes Arbeitsgefühl.

      Besonders wichtig ist die stabile Verbindung zwischen Schaufelblatt und Stiel: Bei dieser Holsteiner Schaufel sind die beiden Teile festgenagelt, was für Sicherheit sorgt.

    • Die Flachschaufel von for_q: Leicht und innovativ

      Die Flachschaufel aus der for_q profi_Line ist eine moderne Alternative, die vor allem durch ihre robuste Materialwahl überzeugt. Ihr Schaufelblatt besteht aus gehärtetem Carbonstahl, der nicht nur langlebig, sondern auch extrem stabil ist. Ein besonderes Merkmal ist die angewinkelte Trittkante, die für mehr Komfort und Sicherheit beim Arbeiten sorgt.

      Der teilgummierte Stiel aus Fieberglas bietet einen sicheren Griff, selbst bei feuchten Händen, und ist im Vergleich zu Holzstielen deutlich bruchfester. Gleichzeitig macht das Material die Schaufel leichter, was ermüdungsfreies Arbeiten erleichtert. Diese Schaufel ist zudem als Frankfurter Modell mit angespitztem Schaufelblatt erhältlich, ideal für grabende Arbeiten.

  • Stativ für Baulaser
    • Baustativ für leichte Baulaser im Innenbereich

      Das leichte Baustativ ST-K-S eignet sich ideal für leichtere Baulaser, wie beispielsweise die LAX-Serie von STABILA. Es ist speziell für den Einsatz im Innenbereich konzipiert und bietet eine einfache Handhabung.

      Das ST-K-S verfügt über eine ¼-Zoll-Gewindeschraube und ist in der Höhe flexibel einstellbar – von 55 bis 140 cm. Damit ist es perfekt, um deinen Laser auf die optimale Arbeitshöhe zu bringen.

    • Solider Stand bei Wind und Wetter

      Wenn du mit schwereren Baulasern arbeitest, wie beispielsweise den Modellen der LAR-Serie von STABILA, benötigst du ein besonders stabiles Baustativ. Das Baustativ BST-K wurde speziell für diese Anforderungen entwickelt und ist die perfekte Wahl für den Einsatz im Außenbereich.

      Ein stabiler Stand ist gerade bei Wind und Wetter entscheidend, um die Messgenauigkeit zu gewährleisten. Die professionellen Laser der LAR-Serie verfügen über Bewegungs- und Stoßsensoren, die auf abrupte Bewegungen reagieren. Bei Stößen wird ein Blinksignal ausgelöst, das den Nutzer darauf hinweist, dass die Messung eventuell verfälscht wurde.

  • Receiver für Baulaser
    • Receiver für Baulaser – Präzision auch bei Sonnenschein

      Im Innenbereich kannst du den Laserstrahl eines Baulasers oft problemlos erkennen – selbst über größere Entfernungen. Im Außenbereich jedoch, vor allem an sonnigen Tagen, wird der Laserstrahl oft schon aus wenigen Metern Entfernung schwer sichtbar.

      Hier kommen Receiver als unverzichtbares Zubehör ins Spiel. Sie erfassen den Laserstrahl selbst bei starker Sonneneinstrahlung und ermöglichen eine präzise Arbeit über große Distanzen von bis zu 800 Metern.

    • Receiver REC 160 RG

      Der REC 160 RG ist ein vielseitiger Receiver, der sowohl mit roten als auch mit grünen Laserdioden kompatibel ist. Die Ausrichtung des Laserstrahls wird dir durch eine optische Anzeige oder ein akustisches Signal präzise angezeigt. So kannst du effizient arbeiten, ohne den Laserstrahl sehen zu müssen.

      Dank der Schutzklasse IP66 ist der Receiver wasser- und staubdicht und damit ideal für den Einsatz bei jedem Wetter.

    • Einfacheres Arbeiten mit doppeltem Display

      Eine zusätzliche Anzeige auf der Rückseite erleichtert dir die Arbeit auf der Baustelle: Pfeile auf den beiden Displays zeigen dir genau an, ob der Laserstrahl nach oben oder unten angepasst werden muss.

      Mit dem mitgelieferten Adapter kannst du den Receiver sicher an der STABILA Nivellierlatte befestigen und so noch präziser arbeiten.

    • Receiver REC 300 DIGITAL

      Der REC 300 Digital wird häufig mit Rotationslasern, wie dem LAR 350, eingesetzt. Im Vergleich zum REC 160 RG bietet er eine zusätzliche Funktion: Er zeigt dir Abweichungen zur Referenzhöhe des Laserstrahls direkt in Millimetern an.

      Diese digitale Anzeige macht das Arbeiten mit dem Receiver und der Nivellierlatte noch einfacher und genauer. Besonders bei komplexen Projekten sorgt der REC 300 Digital für mehr Effizienz und Präzision.

  • Nivellierlatte für Baulaser
    • Nivellierlatte für Baulaser

      Die Nivellierlatte sus eloxiertem Aluminiumvon STABILA ist ein unverzichtbares Hilfsmittel für präzise Höhenmessungen in Kombination mit einem Baulaser.

      Auf der aufgedruckten Skala mit Millimeter-Einteilung kannst du Höhenunterschiede schnell und unkompliziert ablesen. Für den Einsatz über größere Entfernungen bietet die Nivellierlatte eine praktische Adapterfunktion: Damit kannst du einen Receiver sicher fixieren.

      Der integrierte Einstellschlitten ermöglicht es, den Receiver schnell und einfach zu verschieben. Dadurch wird das Einstellen und Kontrollieren der Höhe besonders bequem und effizient – ideal für den Einsatz auf der Baustelle.

  • Schubkarre
    • Die richtige Schubkarre für Dein Projekt – Tipps für die Auswahl

      Auf der Baustelle oder im Garten müssen häufig schwere oder unhandliche Dinge von A nach B transportiert werden. Eine Schubkarre ist dabei in vielen Fällen eine praktische Unterstützung. Doch nicht jede Schubkarre ist für jede Aufgabe geeignet.

      Hier stellen wir Dir zwei Modelle vor, die sich durch ihre spezifischen Eigenschaften auszeichnen und unterschiedliche Anforderungen perfekt erfüllen.

    • Die Eurocar: für Beton- und Estricharbeiten

      Die Capito Eurocar punktet mit einer schmalen Wanne, die sich hervorragend für den Einsatz bei Beton- und Estricharbeiten eignet.

      Der integrierte Kippbügel vor dem Rad ermöglicht ein punktgenaues und sicheres Abschütten der Ladung – besonders bei eher plastisch oder flüssiger angemischten Mörteln ist dies ein Vorteil.

      Dank ihrer kompakten Geometrie lässt sich die Eurocar besonders gut in engen Räumen und beim Innenausbau einsetzen. Wenn Du also ein flexibles und vielseitiges Modell suchst, ist die Capito Eurocar eine ausgezeichnete Wahl.

    • Die Export: Robuste Lösung für schwere Lasten

      Wenn es um das Bewegen schwerer Lasten geht, ist die Capito Export eine sinnvolle Überlegung. Mit ihrer breiteren Mulde und der längeren Geometrie bietet sie die ideale Konstruktion für anspruchsvolle Arbeiten, insbesondere im Garten- und Landschaftsbau (GalaBau). Der lange Hebel erleichtert das Handling von großen Mengen und schweren Materialien.

      Zusätzlich sorgt die robuste Bodenschale in Kombination mit dem Kreuzrahmen für eine hohe Verwindungssteifigkeit und Langlebigkeit. Kurz gesagt: Die Capito Export ist nahezu unverwüstlich und eine verlässliche Hilfe auf jeder Baustelle.

  • Stampfer
    • Norton Clipper Stampfer CR16 – kraftvoll und zuverlässig

      Der Norton Clipper Stampfer CR16 ist ideal für Verdichtungsarbeiten auf Erde, Sand oder Schotter. Durch die kleinere Auflagefläche der Grundplatte im Vergleich zu einer üblichen Rüttelplatte erzielt ein Stampfer einen höheren Druck und damit eine hohe Flächenverdichtung. Besonders auf lehmigen oder stark tonhaltigen Böden kann er seine Vorteile ausspielen.

      Des Weiteren erreichst du auch kleinere oder schmalere Bereiche, an die eine Rüttelplatte aufgrund ihrer Größe nicht hinkommt.

      Willst du hingegen größere Flächen oder lockere Böden (z. B. Sand, Kies o. Ä.) vorbereiten, empfehlen wir dir den Einsatz einer Rüttelplatte.

    • Norton Clipper Stampfer CR16 mit langlebiger Bodenplatte

      Die Bodenplatte des Stampfers CR16 von Norton Clipper ist aus gehärtetem Stahl und verschleißfest.

    • Norton Clipper Stampfer CR16 mit leistungsstarkem Motor

      Der Stampfer CR16 ist ausgestattet mit einem Honda GX120 Motor. Der integrierte Ölmangel-Schalter schützt den Motor, indem er das Starten bei zu niedrigem Ölstand verhindert.

    • Norton Clipper Stampfer CR16 mit Gashebel am Griff

      Für eine einfache Bedienung des Stampfers ist der Gashebel direkt am Griff platziert.

    • Norton Clipper Stampfer CR16 mit Transporträdern

      Neben den Transporträdern am Rahmen besitzt der Stampfer CR16 auch praktische Tragegriffe und Kranösen. Dank dieser Ausstattung lässt sich die Maschine einfach auf der Baustelle bewegen und transportieren.

  • Rüttelplatte
    • Norton Clipper Rüttelplatte CFP 13W – ideal für Asphalt und Erde

      Die Norton Clipper CFP 13W ist die ideale Rüttelplatte mit leistungsstarkem Motor für Verdichtungsarbeiten auf Asphalt und Erde. Sie bietet eine starke Verdichtungsleistung mit 13 kN Zentrifugalkraft und erreicht eine Tiefe von bis zu 25 cm. Dank der breiten Wasserberieselungsanlage wird die gesamte Platte optimal befeuchtet und verhindert das Anhaften von Material. Der große Wassertank mit leicht zugänglichem Wasserhahn sorgt für eine einfache Befüllung und Kontrolle des Wasserflusses.

      Die ausgeformte Bodenplatte erleichtert die Führung der Maschine und hinterlässt weniger Abdrücke. Gut platzierte Hebe- und Anschlussstellen erleichtern Bedienung und Transport.

    • Norton Clipper Rüttelplatte CFP 13W mit leistungsstarkem Motor

      Die Rüttelplatte CFP 13W ist mit einem leistungsstarken Honda GX160 Benzinmotor GX160 (3,6 kW/4,8 PS) ausgestattet und sorgt für eine lange Lebensdauer.

    • Norton Clipper Rüttelplatte CFP 13W mit klappbarem Führungsgriff

      Der vibrationsarme Führungsgriff sorgt für komfortables Arbeiten. Durch die klappbare Konstruktion lässt sich die Rüttelplatte einfach transportieren und verstauen.

    • Norton Clipper Rüttelplatte CFP 13W mit abnehmbaren Transporträdern

      Dank der abnehmbaren Transporträder lässt sich die Norton Clipper Rüttelplatte CFP 13W mühelos zur Baustelle und zurück bewegen.

    • Norton Clipper Rüttelplatte CRP 21-D mit Dieselmotor

      Die leistungsstarke Rüttelplatte CRP 21-D ermöglicht präzise Verdichtungsarbeiten. Durch die vor- und rückwärtsfahrende Funktion lässt sie sich einfach steuern und ist für enge Baustellen und Gräben bestens geeignet. Die 9 mm Gusseisen-Platte mit abgerundeten Kanten minimiert Abdrücke beim Wenden.

      Mit dem Hatz 1B20 Dieselmotor (3,7 kW/5 PS) erreicht sie 21 kN Zentrifugalkraft und eine Verdichtungstiefe von 40 cm.

      Der vibrationsarme, klappbare Griff sorgt für Komfort, während der rostfreie Wassertank mit Sprinklerleiste und Wasserhahn die Wasserversorgung gewährleisten. Transporträder und gut erreichbare Hebe- und Anschlussstellen erleichtern die Handhabung.

    • Norton Clipper Rüttelplatte CRP 21-P mit Benzinmotor

      Die CRP 21-P ist eine robuste Rüttelplatte für präzise Verdichtungsarbeiten. Dank vor- und rückwärtsfahrender Funktion ist sie besonders flexibel und ideal für enge Baustellen und Gräben. Die 9 mm starke Gusseisen-Platte mit abgerundeten Kanten reduziert Abdrücke beim Wenden.

      Ausgestattet mit dem Honda GX160 Benzinmotor (3,6 kW/4,8 PS) liefert sie eine Zentrifugalkraft von 21 kN und verdichtet bis zu 40 cm tief.

      Für noch mehr Komfort sorgen der vibrationsarme, klappbare Führungsgriff, ein rostfreier Wassertank mit breiter Sprinklerleiste und ein Wasserhahn zur einfachen Kontrolle des Wasserflusses. Räder erleichtern den Transport, während gut erreichbare Hebe- und Anschlussstellen die Handhabung sicherer machen.

Wichtige Hinweise

Damit das Fundament frostsicher ist, muss das Betonfundament inklusive Frostschutzschicht mindestens 80 cm tief ins Erdreich reichen. In einigen Regionen Deutschlands sind sogar noch höhere Tiefen erforderlich. Informiere dich dazu bei deiner Gemeinde oder der örtlichen Baubehörde, um die genauen Vorgaben für deinen Standort zu erfahren.

Die Größe des Fundaments ist abhängig vom Bauprojekt.
Die Dimensionierung des Fundaments hängt vom Bauwerk ab, das du auf das Streifenfundament errichten möchtest. Breite, Höhe und eventuell erforderliche Bewehrung im Fundament werden von einem Statiker festgelegt. Wenn du ein Gartenhaus, eine Gartenmauer oder ähnliche Bauwerke errichten willst, enthalten die Aufbauanleitungen der Hersteller häufig konkrete Vorgaben. Oft bieten sie auch individuelle Unterstützung bei der Berechnung des Fundaments an.

Ein gut vorbereiteter Untergrund ist entscheidend für die Stabilität und Langlebigkeit des Fundaments.
Verdichte daher den Boden sorgfältig, um Setzungen zu vermeiden, und achte darauf, dass der Frostschutzschotter gleichmäßig verteilt und ebenfalls verdichtet wird. So verhinderst du Frostschäden und sorgst für ein solides Fundament.

Durch die vielfältigen Baustellengegebenheiten können die von uns gezeigten Arbeitsschritte nicht alle Einzelfälle berücksichtigen. Sie zeigen den aktuellen Stand unserer Erfahrungen zum Zeitpunkt der Erstellung der Bilder und sind daher unverbindlich. Beachte in jedem Fall die Vorgaben des Herstellers der eingesetzten Werkzeuge und Maschinen.



Verarbeitungsanleitung

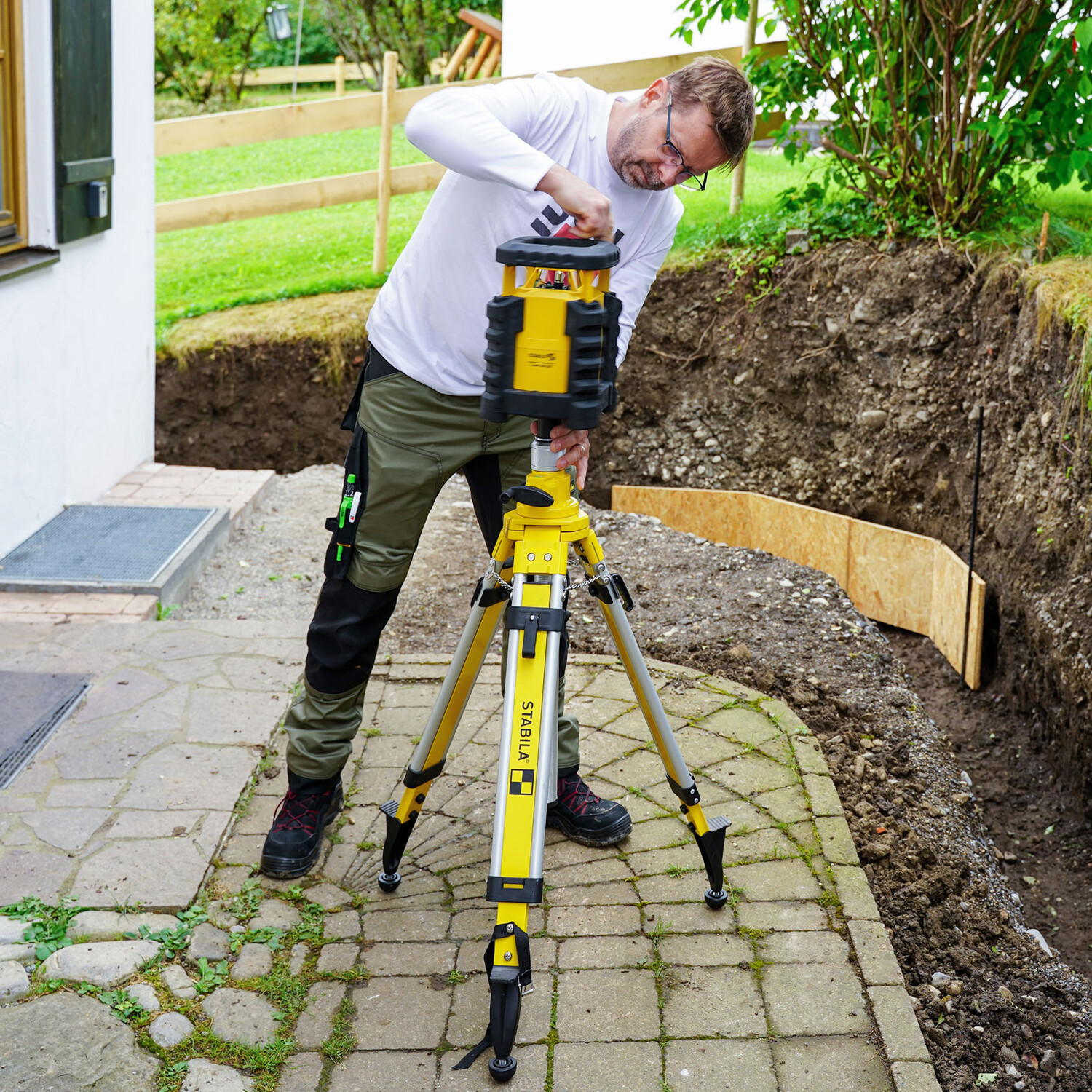

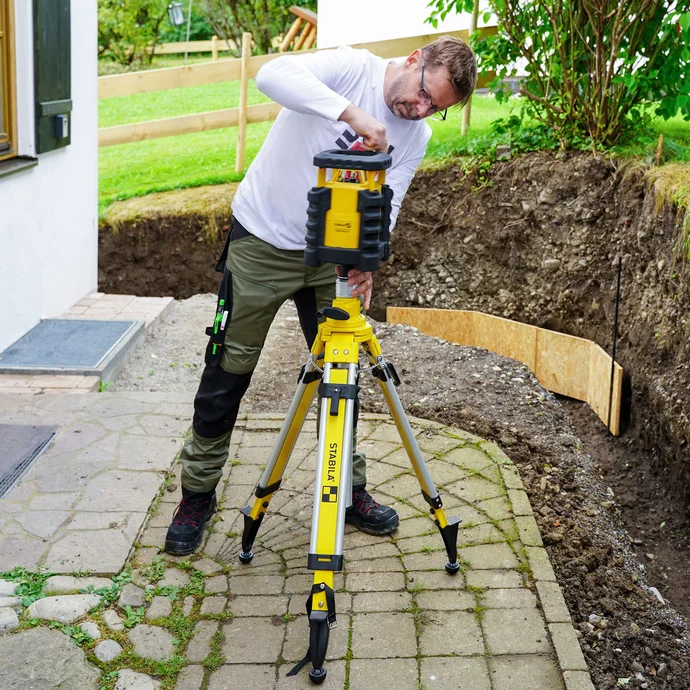

1 Tiefe der Baugrube für Fundament prüfen

In unserem Beispiel haben wir ein Bauunternehmen mit dem Aushub der Baugrube für das Streifenfundament beauftragt.


Nach Abschluss der Arbeiten und vor dem Einbringen des Frostschutzschotters prüfst du, ob die Baugrube eben ist. Auf unserer Baustelle wollen wir eine Gartenmauer von rund 20 m Länge erstellen. Bei dieser Länge prüfst du am einfachsten die Ebenheit mit einem Rotationslaser.

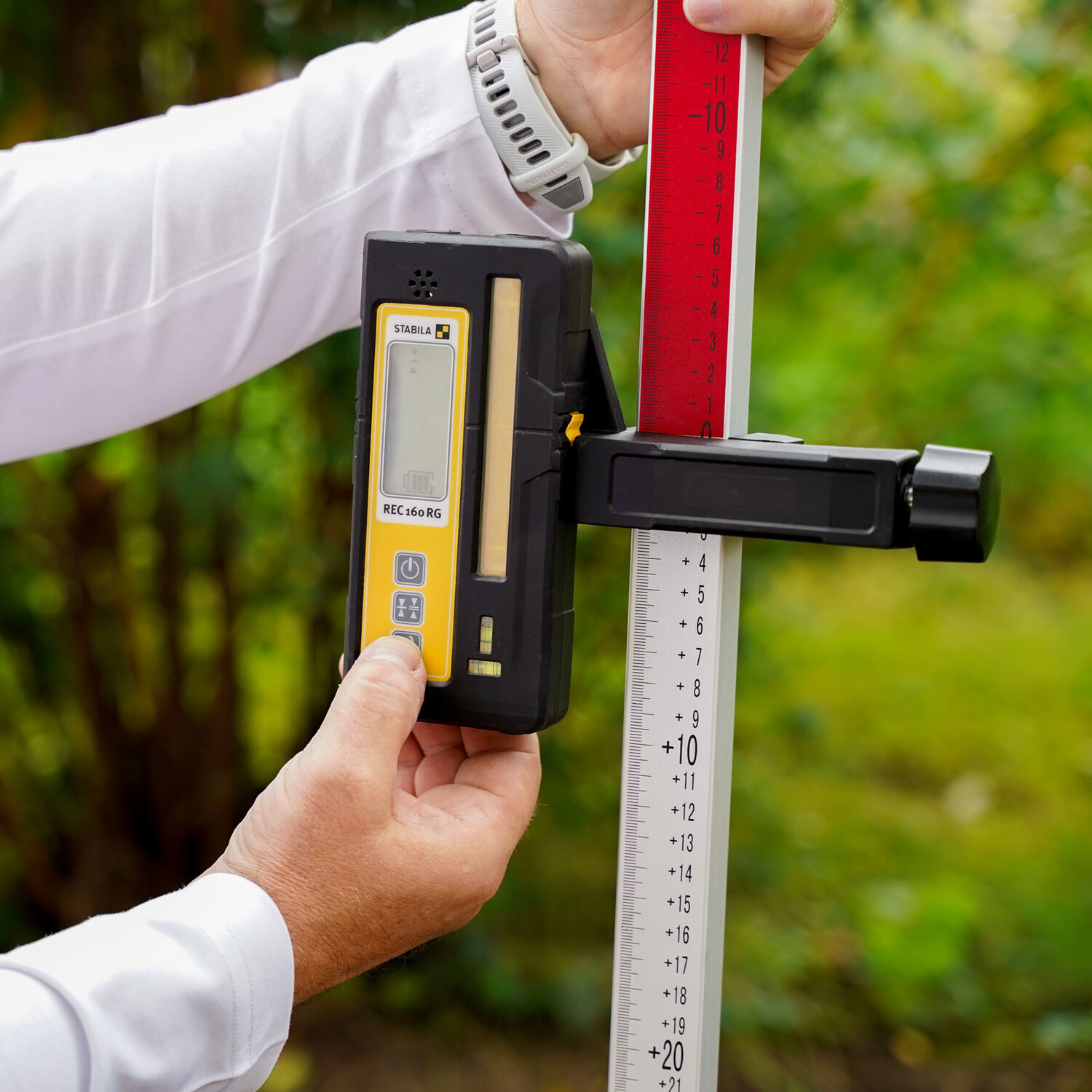

2 Baulaser mit Receiver / Empfänger

Da du über diese Entfernung den Laserstrahl des Baulasers nicht mehr optisch erkennen kannst, benötigst du einen passenden Receiver bzw. Empfänger.


Der STABILA Receiver REC 160 RG hat ein Display auf der Vorder- und Rückseite. Zusätzlich kannst du ein akustisches Signal einschalten.


Mit dem mitgelieferten Adapter wird der Receiver an der Nivellierlatte befestigt.

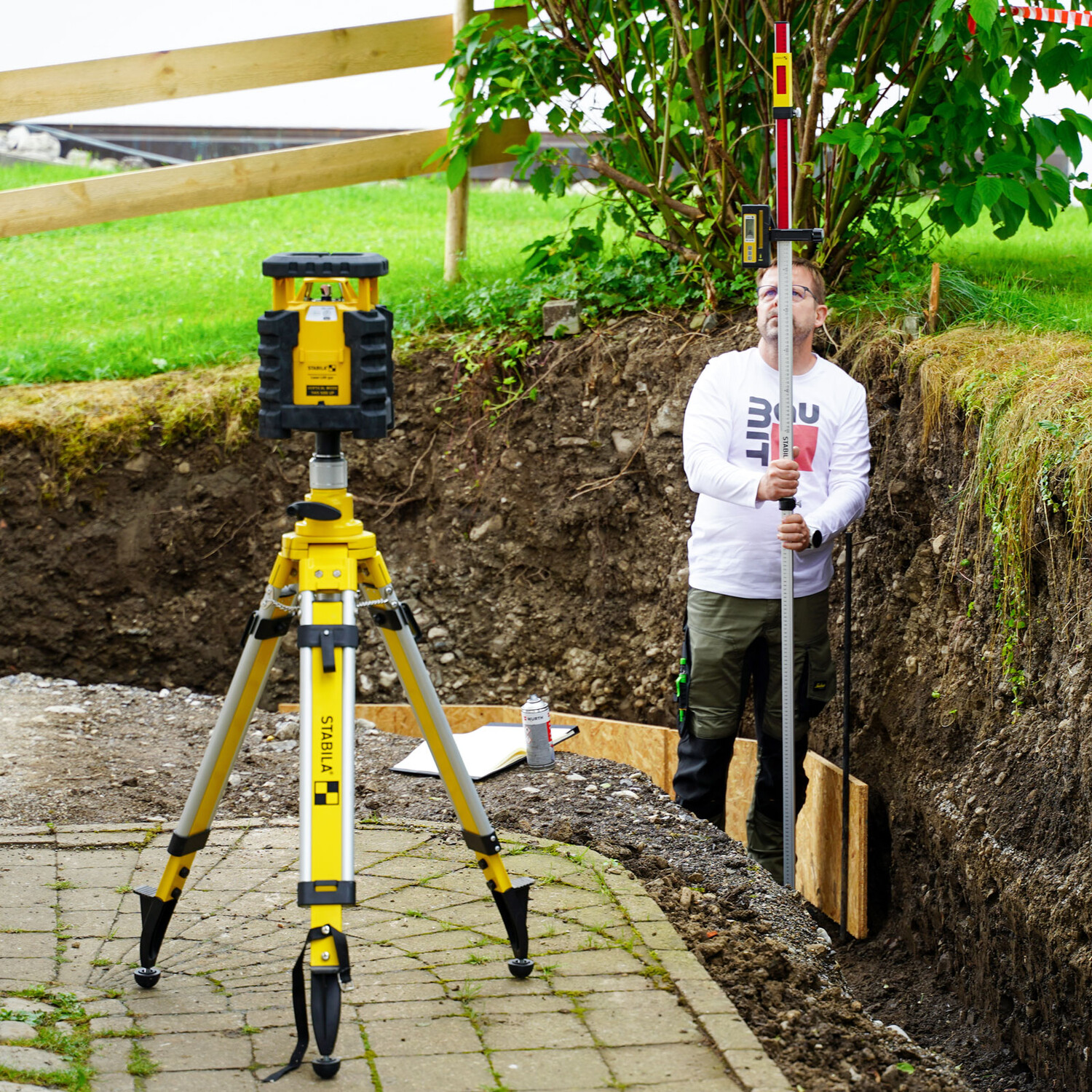

3 Baugrubensohle auf Unebenheiten prüfen

Wir empfehlen die Tiefe der Baugrube in Abständen von 1 bis 1,5 m zu prüfen. Markiere die Messpunkte mit einem Markierspray.

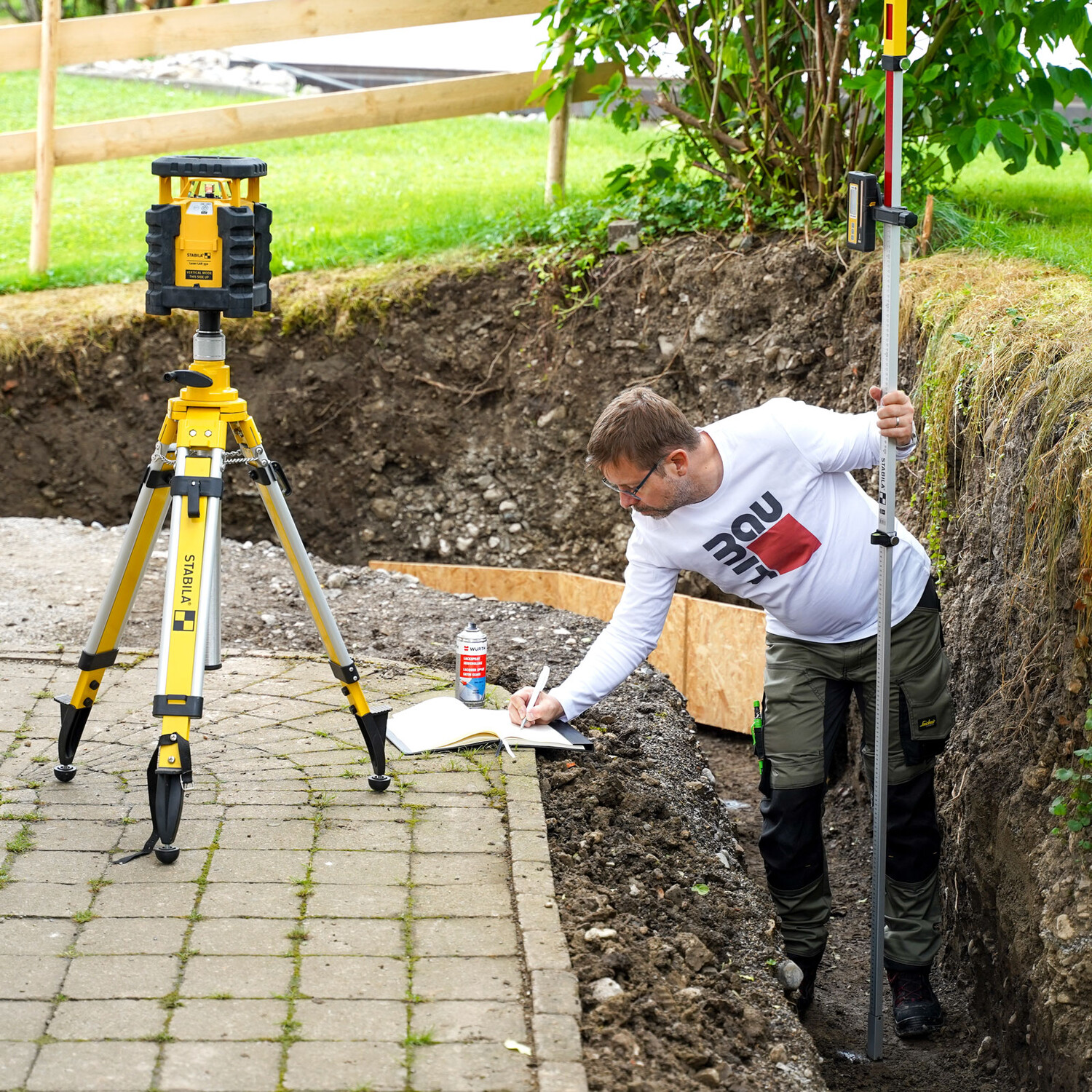

4 Höhenprofil der Baugrube notieren

Notiere das ermittelte Höhenprofil.

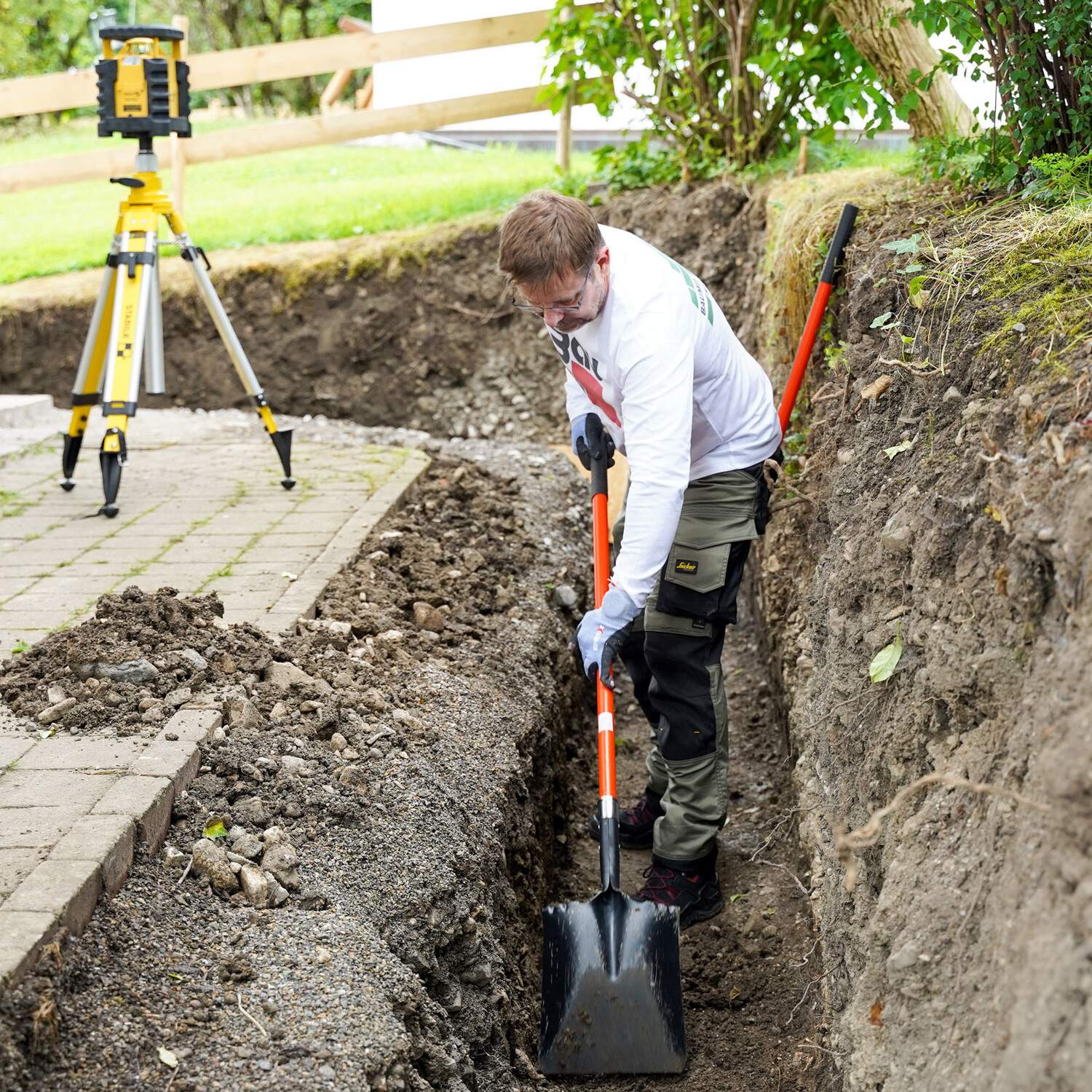

5 Baugrube nacharbeiten

Falls erforderlich, korrigiere Unebenheiten in der Baugrube. Die vorher gesetzten Markierungspunkte und das dokumentierte Höhenprofil helfen dir dabei.

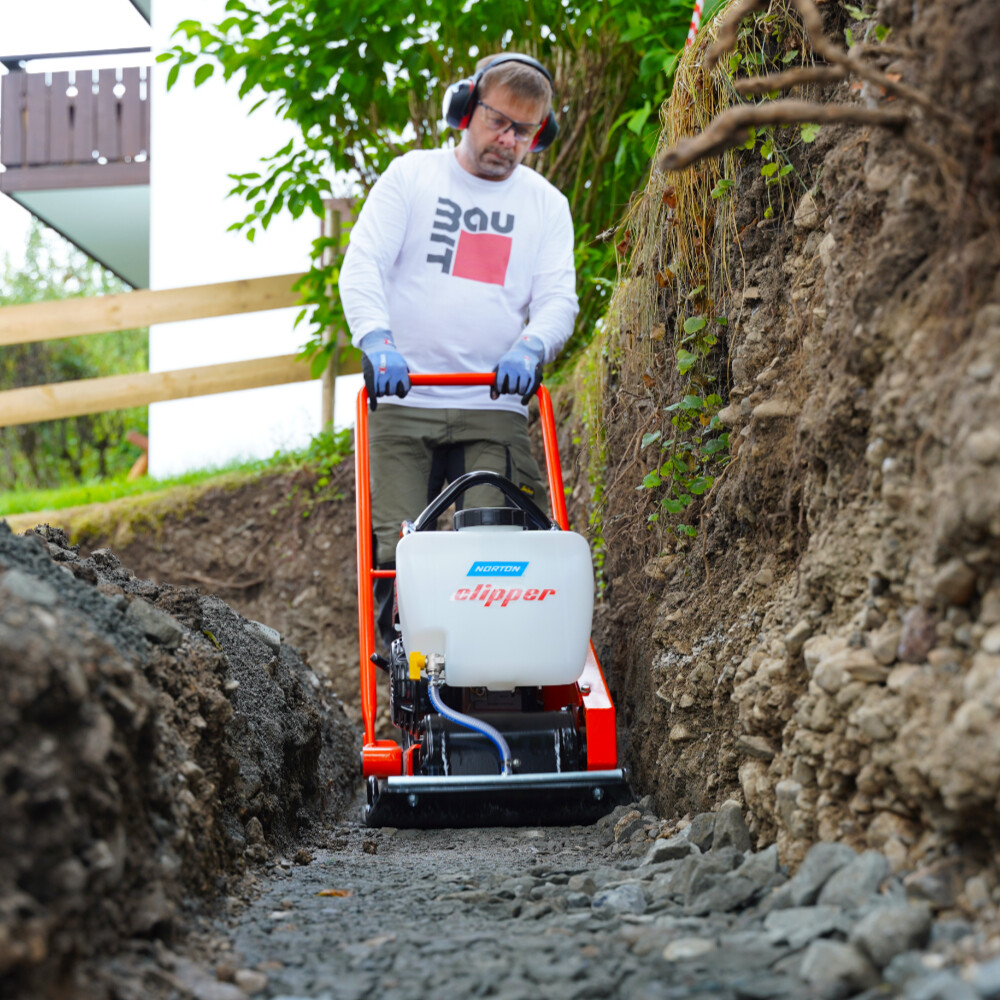

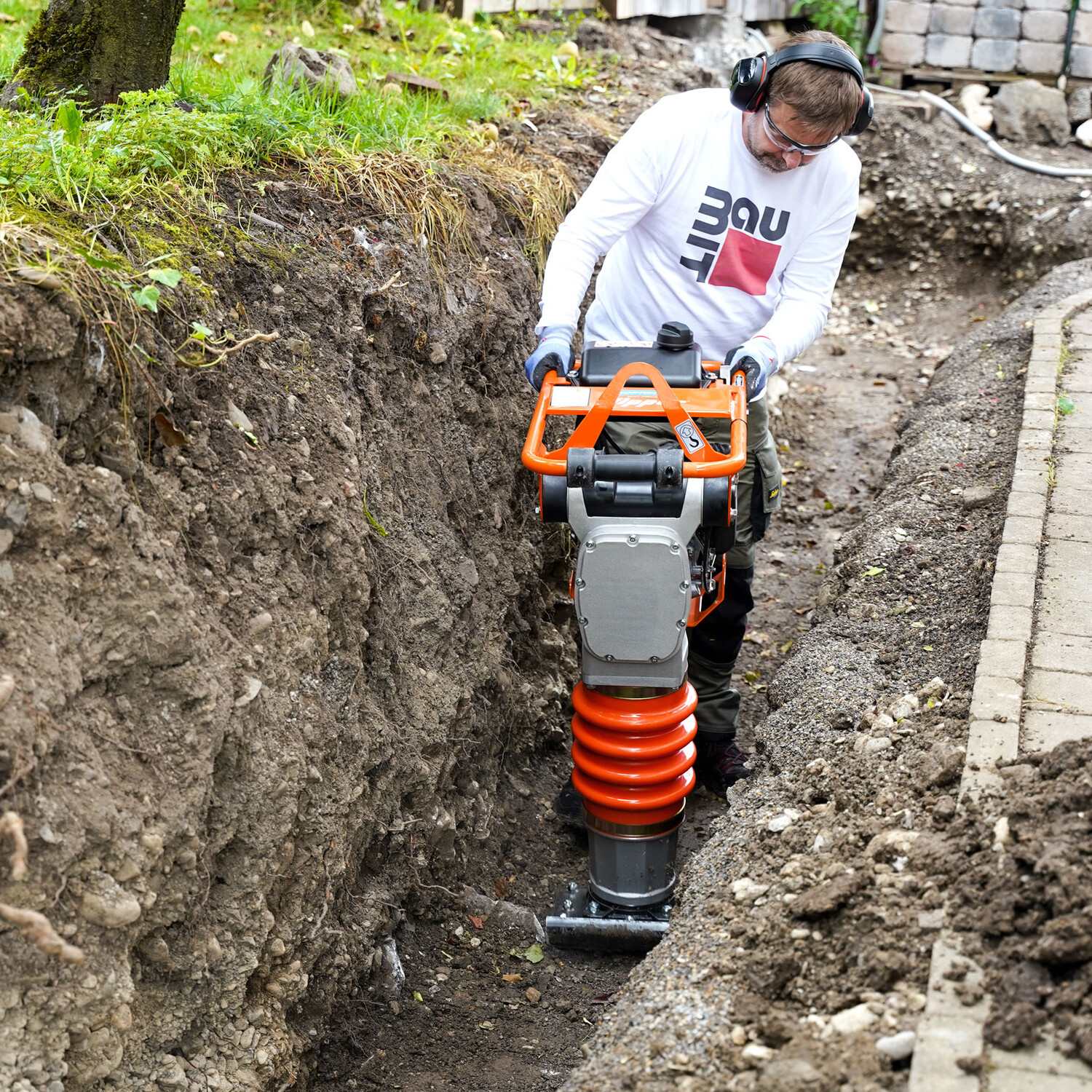

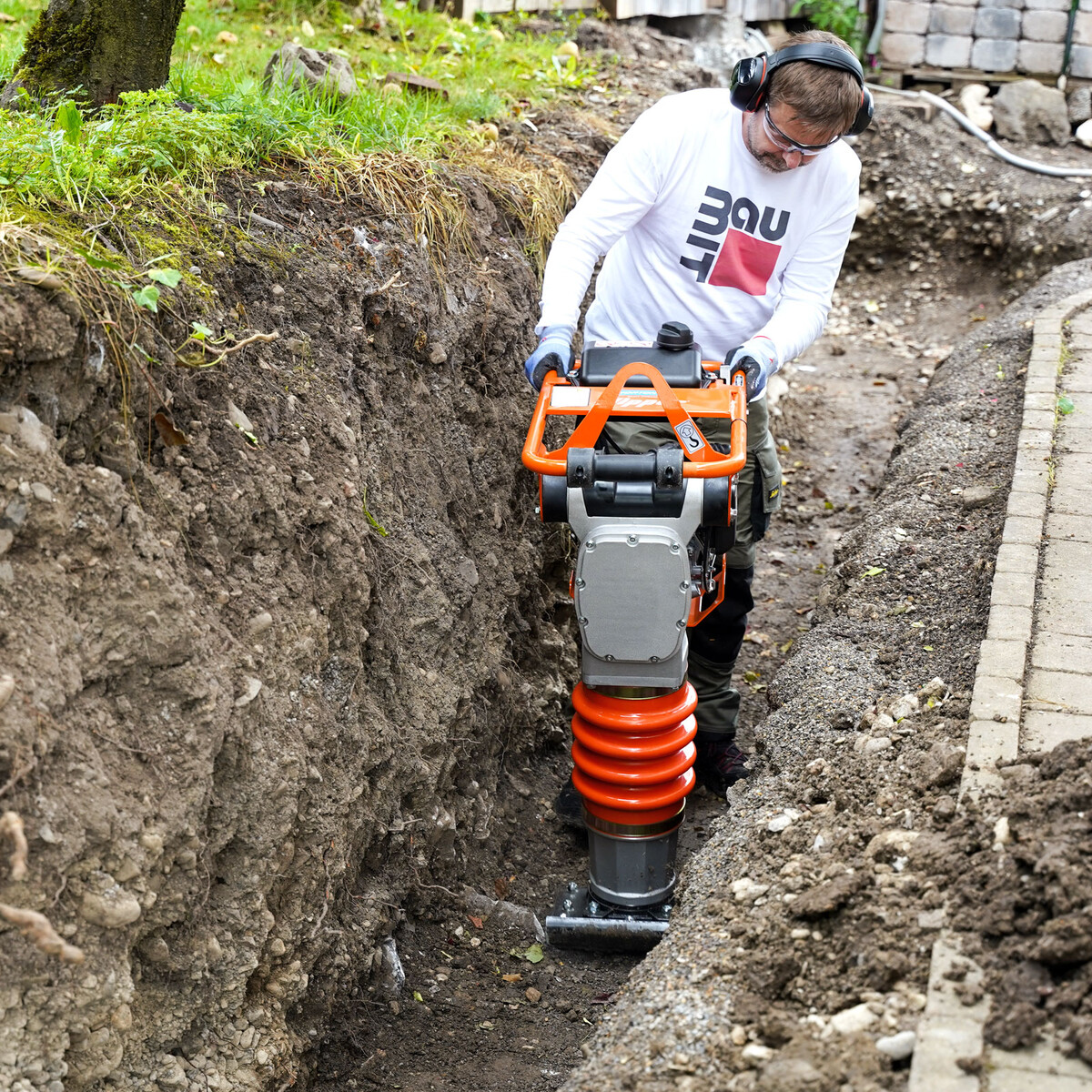

6 Erdreich in der Baugrube verdichten

Nach dem Begradigen der Baugrube kannst du das Erdreich verdichten. Verwende dazu eine Rüttelplatte oder einen Rüttelstampfer. Der von uns eingesetzte Rüttelstampfer von Norten Clipper bietet durch die kleinere Auflagefläche der Grundplatte eine höhere Verdichtungsleistung im Vergleich zu einer üblichen Rüttelplatte.



Beachte die Arbeitsschutzvorschriften des Herstellers. Trage Gehörschutz, Schutzbrille, passende Kleidung und Arbeits-Sicherheitsschuhe.

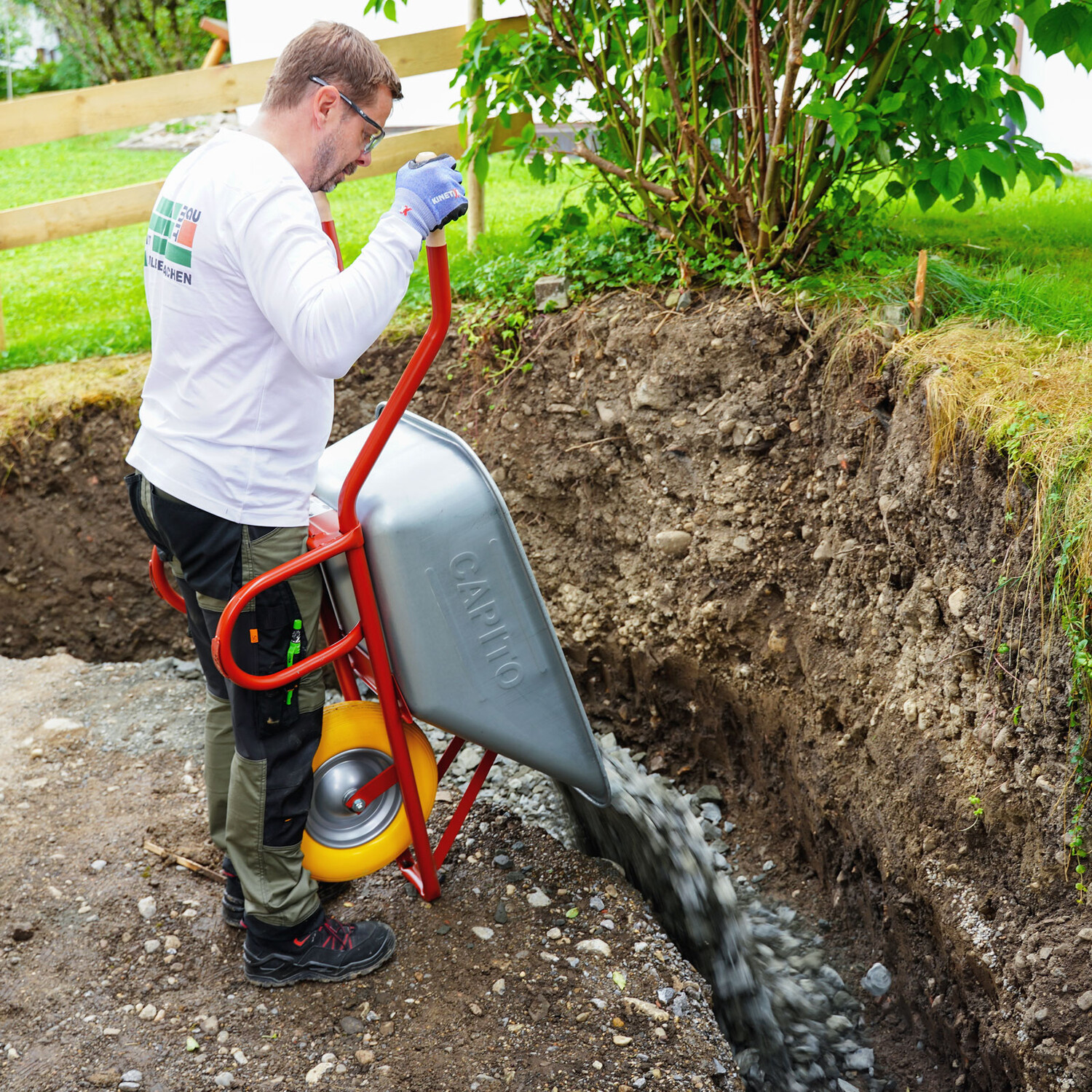

7 Frostschutzschicht einbringen

Danach wird in die Baugrube die Frostschutzschicht eingebaut. Für diesen Einsatzzweck verwendest du üblicherweise einen stark wasserdurchlässigen Schotter mit einer Körnung von 0/32 oder 0/45.


Die maximale Einbauhöhe einer Lage Frostschutz beträgt 20 cm. Willst du eine höhere Einbaudicke einbauen, musst du in mehreren Lagen mit max. 20 cm Höhe arbeiten und die Lagen jeweils gründlich verdichten.

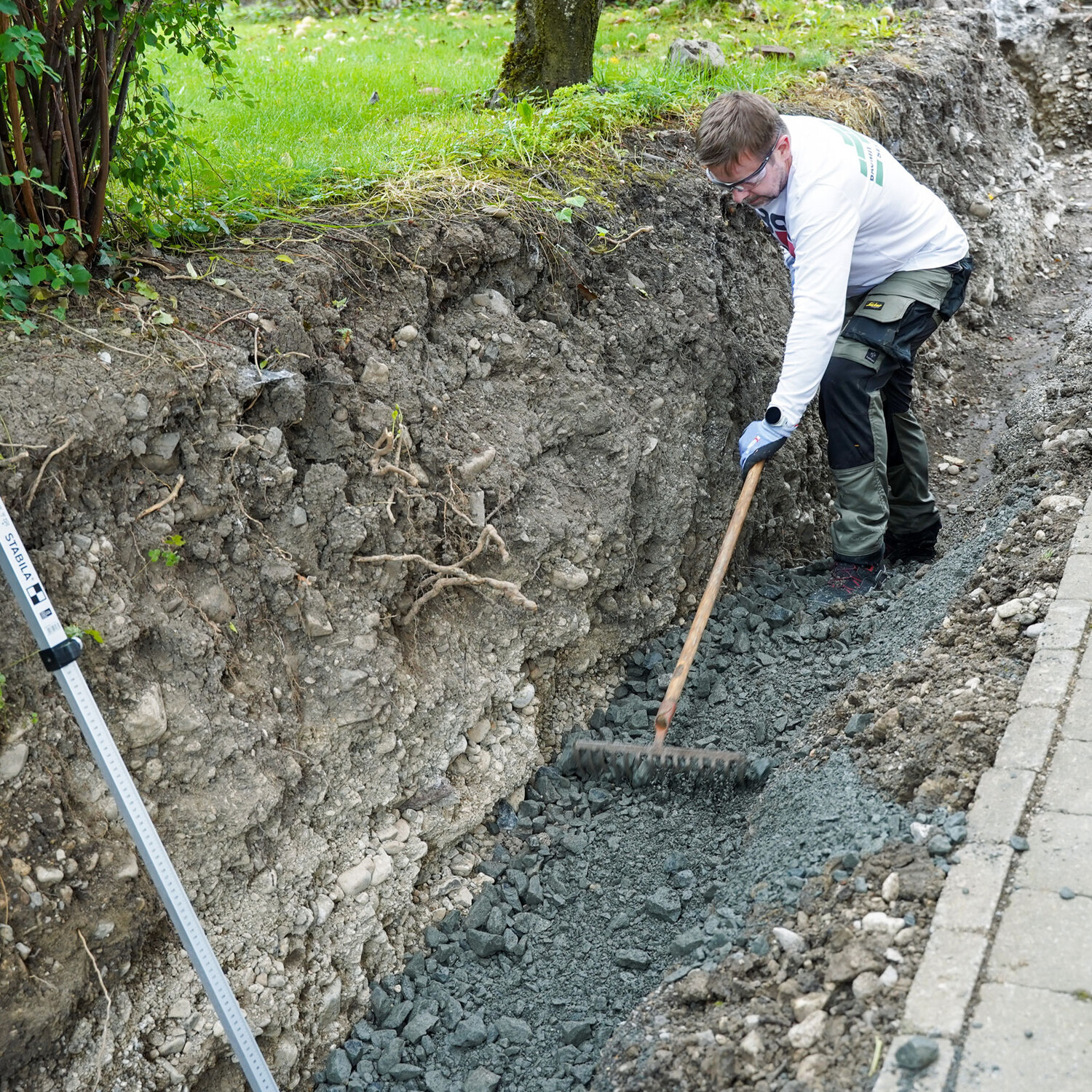

8 Frostschutzschotter verteilen

Mit einem Rechen oder einer Harke verteilst du den Frostschutzschotter gleichmäßig in der Baugrube.

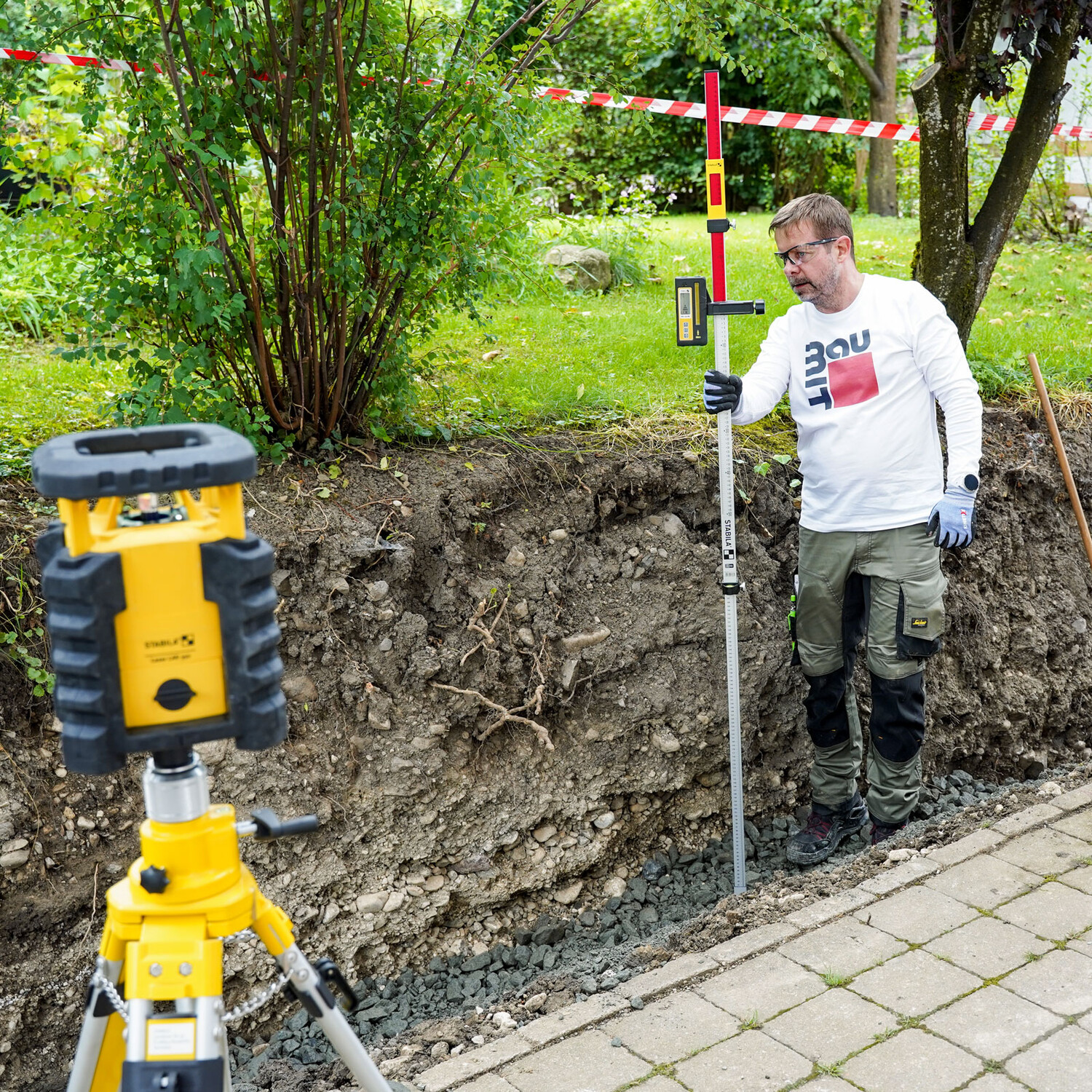

9 Höhenkontrolle der Frostschutzschicht

Beim Einbau des Frostschutzschotters ist der Rotationslaser mit Receiver eine praktische Hilfe. Mit dem Gerät kann schnell die richtige Einbauhöhe umgesetzt werden.

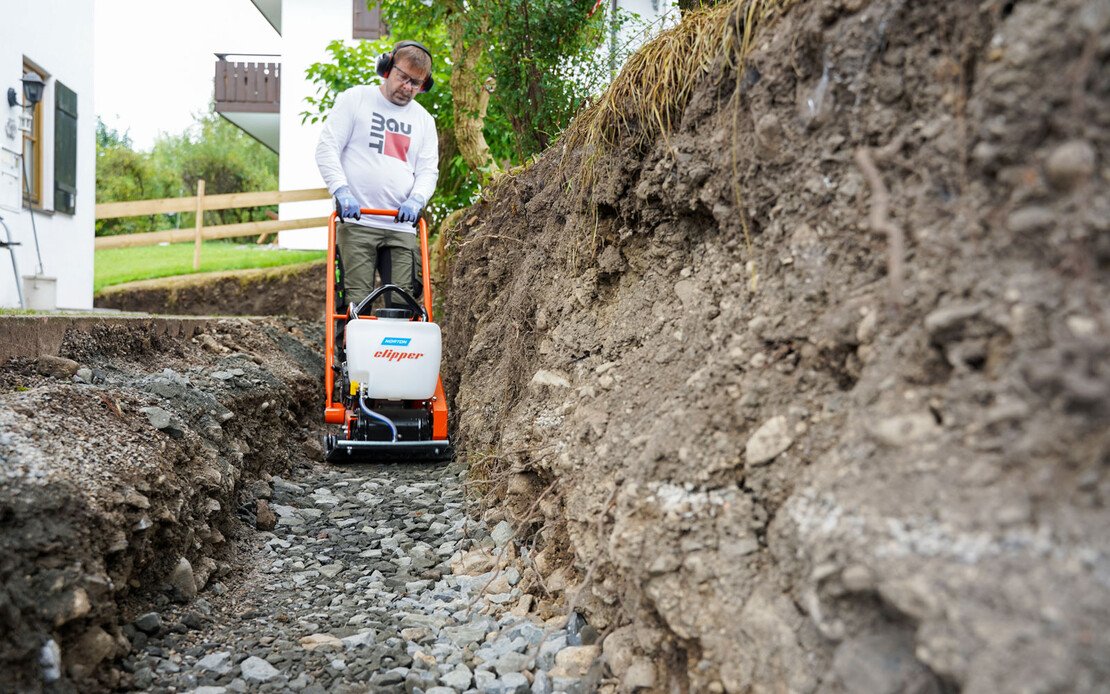

10 Frostschutzschicht verdichten

Nach dem Einbringen verdichtest du den Frostschutzschotter mit einer Rüttelplatte. Die große Auflagefläche der Rüttelplatte sorgt für eine gleichmäßige Oberfläche.


Achte auch hier auf deinen eigenen Schutz und befolge die Arbeitsschutzvorgaben des Herstellers.
